Régi sarki expedíciók - mai jég-térképeken

   Rátaláltam egy 2013-as cikkre ( https://globalwarmingsolved.com/2013/11/is-the-arctic-melting/ ) amelyben több régi sarki expedíció útvonalát tárgyalva megállapították, hogy 1979-ben ezen utak egyikét sem lehetett volna megtenni.   A cikkben a következő utakról tesznek említést: Region Route Date of voyage Description Canadian Arctic Northwest Passage 1819-1820 William Parry’s voyage to Melville Island Canadian Arctic Northwest Passage 1845-46 John Franklin’s last voyage Canadian Arctic Northwest Passage 1903-1906 Roald Amundsen’s Northwest Passage expedition Canadian Arctic Northwest Passage 1940-1942; 1944 St. Roch’s Northwest Passage expeditions Russian Arctic Northeast Passage 1878-1879 S/S Vega’s Eurasian circumnavigation Russian Arctic Northeast Passage 1933-1934 SS Chelyuskin’s voyage Russian Arctic Northeast Passage 1893-1896 Nansen’s Fram expedition     Ez már önmagában bizonyítja a sarki jég változékonyságát, azt, hogy

Az északi jégkiterjedés

Az északi jégtakaró teljes eltűnésével már régóta riogatnak egyes szakemberek és politikusok és a nem is olyan régi jóslatok szerint már most el kellett volna tűnjön a jég
( - http://news.bbc.co.uk/2/hi/7139797.stm - Arctic summers ice-free 'by 2013'
- http://news.nationalgeographic.com/news/2007/12/071212-AP-arctic-melt.html - Arctic Sea Ice Gone in Summer Within Five Years?
A jégtakaró állapotát több mutató is jelzi: a jég kiterjedése (Ice Extent), összterülete (Ice Area), vastagsága (Ice Thickness), térfogata (Ice Volume) illetve ezen mutatók arányából számolt értékek, mint pl. a jég tömörség (Ice Compactness), ami  a terület és kiterjedés aránya. A leggyakrabban a kiterjedést szokták idézni, a napi médiában is inkább csak ezzel a mutatóval találkozunk, pedig a jégtakaró állapotát nem ez a mutató jelzi a legpontosabban, a fentebb jelzett mutatók együttes vizsgálatával sokkal pontosabb képet kapunk.
Jégtakaró adatok műholdas mérésével és közlésével több intézmény is foglalkozik:
- az amerikai NSIDC– National Snow and Ice Data Center, 25x25 km-es felbontás, passzív mikrohullámú megfigyelés:Sea Ice Index;
- az NSIDC újabb terméke a MASIE - Multisensor Analyzed Sea Ice Extent , 4x4 km-es felbontás, multiszenzoros megfigyelés
- a japán JAXA - Japan Aerospace Exploration Agency,  10x10 km-es felbontás, passzív mikrohullámú megfigyelés;
- a dán DMI- Danish Meteorological Institute ,  10x10 km-es felbontás, multiszenzoros megfigyelés
- a norvég Arctic ROOS - Arctic Regional Ocean Observing System, 25x25 km-es felbontás, passzív mikrohullámú megfigyelés;
- ezenkívül számos intézmény, egyetem közöl napi/havi értékeket a műhold adatok feldolgozásával, saját  algoritmussal, módszerrel számolva ki a jégtakaró kiterjedését. (Cryosphere, University of Bremen, Canadian Ice Service, stb.)
Mai posztomban az északi jégkiterjedéssel szeretnék foglalkozni, de szeretnék a jövőben kitérni olyan más „jeges” témákra is mint pl. a többi jégmutató változásai, a  déli jégkiterjedés, az Antarktisz és Grönland jégtakarója, a gleccserek állapota.
Hogyan számolják a jégkiterjedést? Lefedik a vizsgált zónát egy ráccsal, ennek méretei a fent közölt felbontás. Ha ezen az egységnyi területen (cella) a műhold szenzora több mint 15%-nyi jeget lát, akkor az egész cella értékét jégnek veszik és a cella területe teljes egészében beleszámít a jégkiterjedés értékébe. A legnagyobb kihívás és egyúttal „hibák” forrása a szenzorok adatainak értelmezése. Minden intézmény kidolgozta a saját értelmezését (algoritmusát), noha a legtöbben ugyanazokat a műhold- adatokat használják.
Hogy mennyire eltérő adatokat szolgáltat ez a saját algoritmus, azt a következő  grafikonokon látszik. 3 „terméket” vettem górcső alá, a hivatalosnak tekintett (legtöbbet idézett) NSIDC  Sea Ice Index-ét, a NOAA és NSIDC közös új projektjét a MASIE-t és a japán JAXA Arctic Sea Ice  Extent-jét.

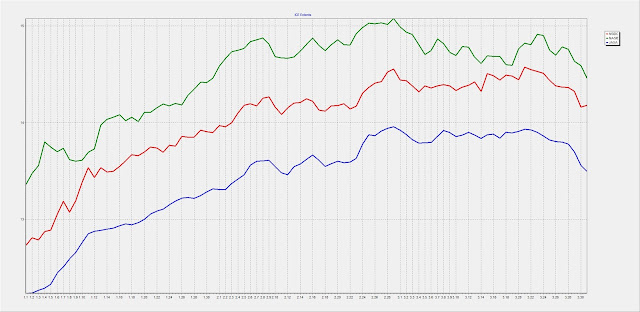

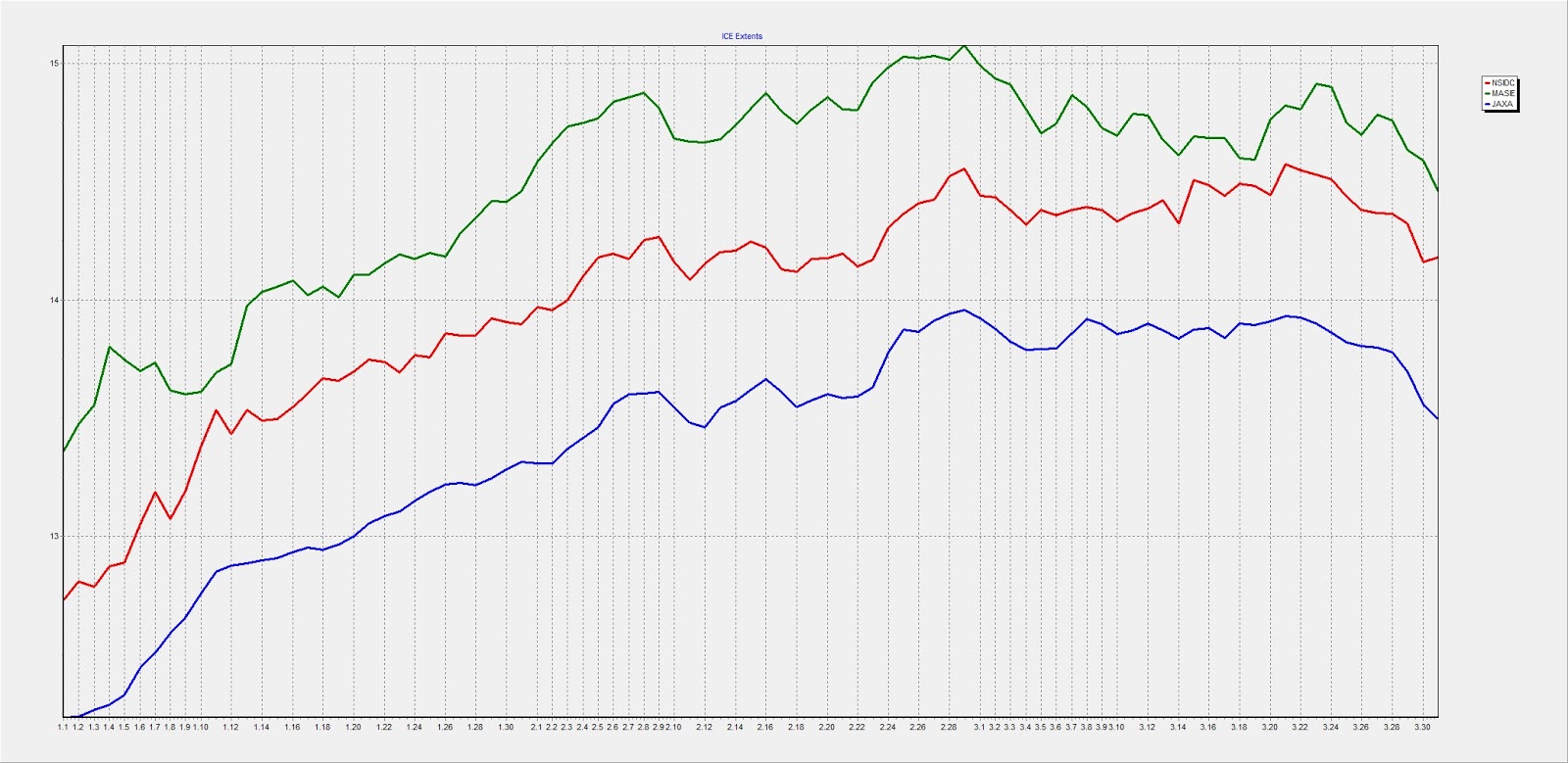

Az első grafikonon e 3 termék értékei vannak ábrázolva 2016 január 1 és március 31 között, a másodikon csak a márciusi értékek, felcímkézve a napi értékekkel:





Az első szembetűnő érdekesség az az, hogy félmillió km2-nyi különbség van az NSIDC és a másik két termék között és ráadásul nem egy irányban, hanem felfele és lefele is, így pl. a február végi maximum a MASIE-nél meghaladta a 15 millió  km2-t, míg a JAXA-nál nem érte el a 14 milliót.
Jogosan vetődik fel a kérdés, hogy miből adódhat ez az óriási különbség, illetve, hogy melyik termék felel meg jobban valóságnak?
Április elején, az 1979-től folyamatosan működő NSIDC Sea Ice Index „megbolondult” és kb. 1 millióval nagyobb értékeket kezdett közölni egy meghibásodott szenzornak köszönhetően, amit mostanra sem sikerült kijavítani,  így a NSIDC egyelőre áll. A hivatalos jégadat a JAXA lett, a médiában azóta ezen értékekkel találkozunk. Miért nem a MASIE? Hiszen pontosabb (az NSIDC is elismeri), nagyobb felbontással dolgozik és a módszere is korszerűbb, nem paszív mikrohullám, mint a másik 2 terméknél, hanem multiszenzoriális érzékelés, amibe bele tartozik a vizuális értelmezés is, többek között. Az NSIDC hivatalos indoklása szerint, a MASIE, habár pontosabb napi értékeket ad, nem alkalmas a hosszútávú trend kiszámítására (mivel csak 2006-tól létezik), ezért nem ez a hivatalos érték.  OK, fogadjuk ezt el, ne keressünk most e mögött más, hátsó szándékot. Viszont vizsgáljuk meg a rendelkezésünkre álló adatokból, módszerekkel, hogy melyik lehet a valósághoz közelebb.
Segítségünkre lesznek a nyomkövetőkkel felszerelt és monitorizált jegesmedvék, az O-Buoy sarki bója rendszer által rögzített  adatok, illetve bizonyos hírek a jégbe szorult, megmentésre váró hajókról, illetve az ezen események georeferenciálása a különböző napi jégkiterjedés térképekre.
2015 szeptemberében a polarbearscience.com közölt egy bejegyzést, miszerint a 7 jeladóval ellátott jegesmedve közül 2 az egész augusztust vízben úszva töltötte. Illetve feltette a kérdést, hogy melyik valószínűbb, ez a  vízben élés, vagy az, hogy a műholdak nem látják a létező jeget?

Köztudott, hogy a jegesmedvék nem bírják a pár napnál tovább tartó úszást, ezért egyértelmű, hogy a műhold téved és a valóságnál kevesebb jeget mutat. Ahogy látni fogjuk lenneb, a  MASIE augusztusi térképein ezek a zónák jéggel fedettek, tehát írjunk egy pontot a MASIE javára.
Időzzünk el ennél a zónánál (Beaufort öböl) és időpontnál (2015 augusztus) egy kicsit.
Nézzük 2 bója fényképét, amelyen a pontos pozíció is látható illetve, hogy milyen térképeket közöltek augusztusban a jégkiterjedésről a különböző intézmények:


A 11-es illetve 12-es bóják térképeken ábrázolva:
MASIE, augusztus 14:



NSIDC augusztus 14:

 Universitat Bremen, augusztus 14:


Cryosphere, augusztus 17:



A felvételeket nézve úgy tűnik, hogy ismét a MASIE kapja pontot, a képeken egyértelműen 15%-nál több jég látható a nyílt vízhez képest, ezért ezek a zónák jégként kellene szerepeljenek és ez csak a MASIE-nél teljesül.
A MASIE nincs viszont egyedül. Őt igazolja a DMI térképe illetve a kanadai Ice Service térképe is, amelyeken a Beaufort öböl-beli nyílás sokkal kisebb:






A 10-es számú bója szeptemberi felvétele is igazolja az eddigieket:

Szóval, eddig a jegesmedvék és a bóják pontjaival a MASIE 2-0 –ra vezet a „hivatalos” jégtermékek ellen. Menjünk tovább.
A cikk arról szól, hogy a Hudson-öböl nagyon kemény jégviszonyai  miatt bajba jutott egy hajó, és kénytelen volt a kanadai Amundsen  jégtörő segítségét kérni, ami így megkellet szakítsa a globális felmelegedést tanulmányozó expedícióját.  A hajó egyértelműen azért jutott bajba mert nem a MASIE térképét nézték, hanem más hivatalos térképeket, ahol nem a valóság szerepel:
MASIE:


Cryosphere:


A fenti térképeken pirossal van bekarikázva a Hudson-öböl és látható a MASIE illetve a Cryosphere (akinek térképei megegyeznek az NSIDC térképeivel – de NSIDC térkép archívum nem létezik, ezért nehéz hozzájutni egy-egy megfelelő dátumú térképhez) térképei. Hát, ha a Cryosphere (NSIDC) térképét nézte a kapitány, nem csodálom, hogy útnak indult.  Vajon tanult-e belőle, hogy máskor inkább a MASIE-t használja?  ( 3 – 0 )
A napokban attól hangos a média, főleg a vészmadár blogok, hogy milyen rossz állapotban van a jég, főleg, hogy milyen korán megindult az olvadás a Beaufort öbölben, mekkora repedések jelennek meg, stb. Nézzünk egy friss műhold felvételt a térségről:


Mi látszik a felvételen? Töredezett jég és nyílt víz a partokhoz közel.
Mit mutatnak a hivatalos jégkiterjedés térképek?
Cryosphere: ugyanaz a nyílt vízfelület:



Universitat Bremen: ugyanaz a nyílt vízfelület:



MASIE: jég mindenütt.


Hoppá, a MASIE nem mutatja a nyílt vízfelületet! Hibás lenne a térkép?
Nagyítsuk csak ki a MODIS felvételt:




Hát, ez bizony nem nyílt vízfelület, hanem jég! Vékonynak, vékony, de JÉG! Negyedjére is a MASIE térképe bizonyult helyesnek. ( 4 - 0 )
Amit nem tudnak a vészmadár blogok szerzői, hogy ilyenkor, akármennyire is meleg van ott fenn, a hőmérséklet még messze áll az olvadásponttól. Ilyenkor, akárcsak 2013-ban, nem a levegő hőmérséklete, hanem az erős szél és a tengeri áramlatok az, ami állandó mozgásra kényszeríti a jeget, így az megtöredezik, szétszakad, a törések mentén megjelenik a nyílt víz, ami nemsokára  befagy, így egy vékonyabb réteget képez. Az egész jégtömeg az Atlanti Óceán felé mozdul el, meg lehet figyelni, hogy Svalbard környékén, dacára annak, hogy ott, a Golf áramlat hatására, nagyon meleg a víz, egyre több jeget mérnek:


A kékkel karikázott részen (Svalbard szigetek környéke) több jég van május elején, mint március elején a jégmaximum idején.
És még egy MODIS felvétel, hogy 2013-ban, amikor a 2010-es évek legnagyobb jégkiterjedését jegyezték fel, május elején szintén megjelentek az első repedések, sokkal korábban, mint a rekord 2012-ben:
Nem csoda, hogy 2013 elején is, ezt látva a vészmadarak, 2012-nél is kisebb jeget, vagy a teljes eltűnést jósolták. Az eredményt ismerjük.
Összegezve, láthatjuk , hogy a MASIE sokkal pontosabb és valóságot jobban megközelítő jégkiterjedést mér.
Ami pedig a 2016-os olvadási szezont illeti, nagyon sok fog múlni az időjáráson és a jégdinamikán. 2006 a 2016-os előjelekkel és rekord alacsony jéggel indult, míg 2012 tavaszán sejteni sem lehetett a nyári nagy olvadást, ami a tavaszi magas jégkiterjedés ellenére is bekövetkezett:


A fenti NSIDC grafikonon látható a 2006-os és 2016-os jégkiterjedés tavaszi „egymásba fonódása”, fej a fej melletti futása, a szaggatott 2012-es vonal április-májusban fél millió km2-vel magasabban járt, majd szeptember közepén látható a minimum végeredménye.
Hogy 2016, inkább 2006-ra vagy 2012-re fog hasonlítani, azt meglátjuk. Tény, hogy a vészmadarak újból a teljes jég elolvadását jósolják szeptemberre.
A leköszönő el-Nino és a hűlő óceánok (ez majd egy külön posztot érdemel) miatt, nem valószínű, hogy a 2012-es rekord meg fog dőlni. Ugyanakkor kialakulhat olyan szélsőséges időjárás, ami a 2012-es veszteséget is megközelíti.

Szóval, óvatos jóslatom a következő:
  • Minimum rekordnak van egy minimális valószínűsége, de nem valószínű a 2 millió km2 alá esés
  •  Nagy valószínűséggel a jégkiterjedés szeptemberi minimuma 3 és 4 millió km2 közé fog esni.
Addig is, az érdeklődőknek javaslom a napi MASIE értékeket figyelni:

FRISSÍTÉS-1, május 7:

A MASIE térképen is megjelent május 6.-tól kezdve a nyílt víz a Beaufort öbölben és a műhold felvételek is igazolják, hogy most már valóban víz van az adott helyen:

https://worldview.earthdata.nasa.gov/?p=arctic&l=VIIRS_SNPP_CorrectedReflectance_TrueColor%28hidden%29,MODIS_Aqua_CorrectedReflectance_TrueColor%28hidden%29,MODIS_Terra_CorrectedReflectance_TrueColor,Reference_Labels%28hidden%29,Reference_Features%28hidden%29,Coastlines&t=2016-05-06&v=-2321994.289121816,-166795.49112573732,-1918282.289121816,66676.50887426268

Tisztán kivehető a fenti képen, hogy ez valóban víz és nem vékony jég.
